Mantenimiento Preventivo de Pc's

Para realizar un debido mantenimiento de equipo preventivo el cual nos va a permitir tener nuestro sistema de computo en condiciones optimas de operación, necesitamos una serie de herramientas



nombradas de izquierda a derecha: limpiador liquido, destornillador inalámbrico, punta y extensión para el destornillador, paño para limpiar, aceite lubricante 3 en uno, borra de goma, brocha, destornillador plano y juego de destornillador con diferentes puntas en caso de algún inconveniente.




Aquí observamos el Case al cual se le aplicara el mantenimiento, este posee la siguiente configuración: tarjeta madre mini ATX con soporte para procesadores AMD, en este caso es un AMD Athon 64, con 512 Mb de RAM, disco duro de 80 Gb, unidad lectora de CD, unidad de Floppy y su fuente de poder, todo en un case de tamaño decente.




En la figura 3 tenemos el case en su parte trasera, aquí se encuentran los tornillos (indicados en la figura) que debemos retirar para sacar la tapa principal y poder llevar a cabo el mantenimiento. Aprovechemos de tocar el Case con las manos para liberarnos de una posible carga de electricidad estática que podría dañar algunas piezas a la hora que nos toque manipularlas.




El case sin la tapa principal, podemos observar todos los componentes que lo conforma. Los cables de alimentación, los cables de datos, la tarjeta madre, fuente de poder entre otros.




Los cables de alimentación suministrados por la fuente de poder se proceden a desmontar para realizar el mantenimiento a la fuente de poder como se muestra en la foto en donde se presencia el acontecimiento.




Vemos ya desmontada la fuente de poder con sus cables y algunos tornillos en el mesón que la sostenían




En la foto podemos observar que esta fuente todavía posee el precinto de garantía el cual es la calcomanía que nos indica que nunca ha sido destapada, claro este modelo ya su garantía expiro hace ya un tiempo y procedemos a romper el precinto sin ningún problema.




Vemos la fuente completamente desarmada. Se observa la cantidad de polvo y partículas en las hélices del fan, esto puede traer como consecuencia una baja de rendimiento además de acumulación de estos elementos dentro de la fuente que puede traer como consecuencia un recalentamiento de estos componentes y dañarla por completo.

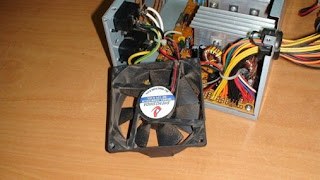

En la foto tenemos el fan un poco retirado de la fuente para hacer el mantenimiento, se sacaron los tornillos que lo sujetaban




Con una herramienta como la brocha procedemos a retirar el polvo de las hélices con cuidado del fan, cabe mencionar que debemos tener cuidado de no partir ninguna hélice ya que estas son impares y muchos creen que al dañas una y quitar la de otro lado pueden solucionar el problema, algo erróneo ya que cuando lo van hacer se dan cuenta que son impares y por ende no son asimétricas.




Luego de liberar el polvo con la brocha procedemos a quitar la etiqueta de calcomanía que tiene en el centro y con el destornillador plano o también llamado de pala, quitamos el tapón que por lo general es de goma, también los hay de plástico solo y en muy raros casos viene sellado.




Aplicamos una o dos gotas de aceite lubricante 3 en uno, para ayudar en el desplazamiento del rotor del fan, esto es muy importante ya que al agotarse el aceite el rotor va disminuyendo su velocidad y por ende su desempeño, esto puede traer consecuencia que las piezas internas de la fuente aumenten su temperatura provocando fallos que deterioren el equipo de computo.





Antes de proseguir debemos tener en cuenta la cantidad de tornillos que hemos sustraído del equipo, organizándolos como se muestran en la figura y tener en cuenta cuantos hay para que no nos sobre alguno o quede dentro del equipo ya que estos conducen electricidad trayendo consigo un fallo o daño en el sistema.




Procedemos a la montura del fan con sus cuatros tornillos, también se limpio los componentes internos con la brocha liberándolos del polvo y otras partículas.




Armamos la fuente de nuevo con sus pequeños tornillos.




A continuación observamos el case sin la fuente de poder y sacaremos el fan cooler del procesador, este modelo trae una palanca que permite liberarlo del socket en el que esta ajustado, se presiona hacia abajo liberando el fan cooler.




Tenemos el fan en el mesón, se observa que también tiene partículas de polvo y la placa de aluminio también con gran cantidad.




Procedemos cuidadosamente a desmontar el fan de la placa de disipación de calor de aluminio con un destornillador plano fino para poder liberar el polvo contenido.




Al igual que en el fan de la fuente de poder, procedemos a retirar el polvo con la brocha y aplicamos aceite lubricante en pocas cantidades ya que si se derrama y cae en la placa base o en el procesador puede afectar el desempeño o dañarlos.




Limpiamos con la brocha el disociador de calor de aluminio que tenia partículas de polvo muy pegadas.




Antes de montar el fan cooler, procedemos a retirar el polvo y otras particular de la placa base con una bocha cuidadosamente.




Procedemos a quitar la memoria, esta es una ddr-2 con disipador de calor incorporado, los slot de memoria poseen dos pestañas laterales las cuales deben abrirse para sustraer la memoria que esta conectada en el socket.




Procedemos a montarlo de nuevo en la placa base y conectamos el cable de alimentación como se encuentra en la (figura 23). Este tipo de conectores solo tiene una forma de entrar como la gran mayoría de los que posee el sistema de cómputo, este modelo en particular tiene 4 cables pero por lo general son 3.




Ya tenemos la memoria en el banco de madera junto con la borra de goma, debemos tener presente que para manipular los equipos de computo debemos tener en cuenta el tocar debes en cuando el case o chasis del sistema para descárganos de la electricidad estática, las memoria son unos de los componentes delicados con este tipo de electricidad.




Con la borra de goma limpiamos los contactos por ambos lados liberándolos de polvo o algún material que pueda impedir el buen funcionamiento del mismo.




Procedemos a calzar la memoria en su slot correspondiente de nuevo, las memorias también calzan de una sola forma, no se deben forzar ya que dañaríamos su tabla de circuitos que es un poco delicada.




Con el paño limpiamos los cables IDE que transportan los datos a las unidades en este caso la unidad de CD y la unidad de floppy, así como el cable SATA de color rojo para el disco duro.





Limpiamos un poco el gabinete o case por dentro para liberarlo de polvo que contiene con mucho cuidado.




Ahora observamos los tornillos que vamos a retirar para hacer mantenimiento a la unidad de CD, esta maquina posee una unidad de 52 X




Luego que retiramos los tornillos procedemos a retirar la unidad por la parte delantera del case pero antes debemos sacar el cable IDE que transporta los datos que se encuentra en su parte trasera.





Quitamos los tornillos de la unidad de CD que se encuentran en la parte debajo de la misma.




Observamos la unidad con sus componentes internos tantos electrónicos como mecánicos




Con un clip que se usan en las oficinas para juntar papeles doblamos uno de sus extremos para poder hacer una herramienta que nos ayude a liberar la puerta introduciendo por el pequeño orificio que la mayoría trae en su parte delantera.




Quitamos las los tapas y abrimos el carrito manualmente.

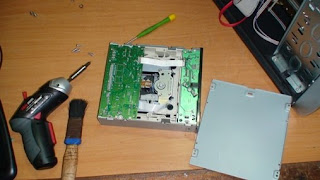

Luego quitamos la segunda tapa para dejar descubierta la unidad de CD como se muestra en la foto.




Con un hisopo humedecido con agua procedemos a limpiar el lente y su alrededor liberándolo de partículas como el polvo, no se debe utilizar líquidos limpiavidrios o algún solvente ni mucho menos alcohol ya que estos dañarían una pequeña capa que posee estos lentes para lograr el enfoque a la superficie de los discos.




Con una brocha procedemos a liberar el resto de polvo que pueda poseer la unidad por todas partes incluyendo el carrito.




Armamos de nuevo la unidad con sus tornillos en la parte inferior.




Atornillarnos la unidad de nuevo al case para fijarla en el sistema de computo.




Retiramos la unidad de floppy para realizar el mantenimiento correspondiente.




Con un destornillador plano procedemos a abrir la unidad con simplemente palanquear con la herramienta ya que por lo general las unidades de floppy no poseen tornillos para sacar la tapa principal.




Observamos la unidad destapada con sus componente que la gran mayoría son mecánicos.




Con un hisopo con alcohol procedemos a limpiar los cabezales de lectura y escritura con mucho cuidado para no descalibrarlos, si sucede esto lo mas probable es que la unidad comience la fallar y dañe los discos que se les introduzcan o simplemente no leer o copiar la información.




Procedemos a quitar el polvo que pueda existir en toda la unidad con una brocha y con mucho cuidado.




Ya vemos el equipo el equipo con las unidades montadas, solo falta la fuente de poder.

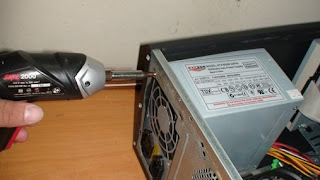

Comenzamos atornillar la fuente de poder al case con sus tornillos respectivos.




Enchufamos los cables a la placa base y las unidades de nuevo respectivamente, recordemos que tienen una forma de calzar cuidadosamente sin forzarlos porque podríamos dañar algún componente.




Encendemos el equipo y entramos en la BIOS presionando al momento del encendido la tecla Supr en el teclado para verificar que todos las unidades hayan sido reconocidas sin ningún problema y con el case todavía destapado para verificar que todos los componentes estén trabajando sin ningún problema




Con el paño y un poco de limpiador liquido procedemos a limpiar el case por fuera para liberarlo de polvo y preservarlo para evitar una posible corrosión ya con la tapa montada ya que fue verificado con anterioridad que los componentes están en buen funcionamiento.




Ya observamos el case limpio y las herramientas utilizadas a lo largo del proceso del mantenimiento preventivo listo para su uso. Espero que les haya servido de mucho esta nueva información. Sera hasta la proxima ocasion.
